la percobaan 2 m2




1. Jurnal [Kembali]







2. Alat dan Bahan [Kembali]

1. Module D’Lorenzo

Gambar 2.1 Module D’Lorenzo


2. Jumper


Gambar 2.2 Jumper


3. Software Proteus
Gambar 2.3 Logo Proteus

3. Rangkaian Simulasi [Kembali]











4. Prinsip Kerja Rangkaian [Kembali]

T FLIP FLOP

    T flip-flop merupakan rangkaian flip-flop yang dibuat sederhana dengan J-K flip-flop yang kedua inputnya dihubungkan menjadi satu. Pada rangkaian, input berasal dari B0 yang dihubungkan ke kaki R, B1 yang dihubungkan ke kaki S, dan B2 yang dihubungkan ke kaki CLK, sementara outputnya dipresentasikan oleh Q dan Q'. Pada T flip-flop, jika input T-nya aktif dan dipengaruhi oleh CLK maka outputnya akan berubah, namun jika T-nya tidak aktif meskipun dipengaruhi oleh CLK maka outputnya tidak berubah.

Pada kondisi rangkaian ini inputnya berasal dari B0 terhubung ke pin R, B0 terhubung ke pin S, B0 terhubung ke pin S, dan B2 terhubung ke pin CLK, sedangkan outputnya diwakili oleh Q dan Q'.
 Untuk T flip-flop, keluarannya berubah ketika masukan T aktif dan dipengaruhi oleh sinyal CLK.
 Namun, jika T tidak aktif meskipun ada sinyal CLK, keluarannya tidak akan berubah.

5. Video Rangkaian [Kembali]

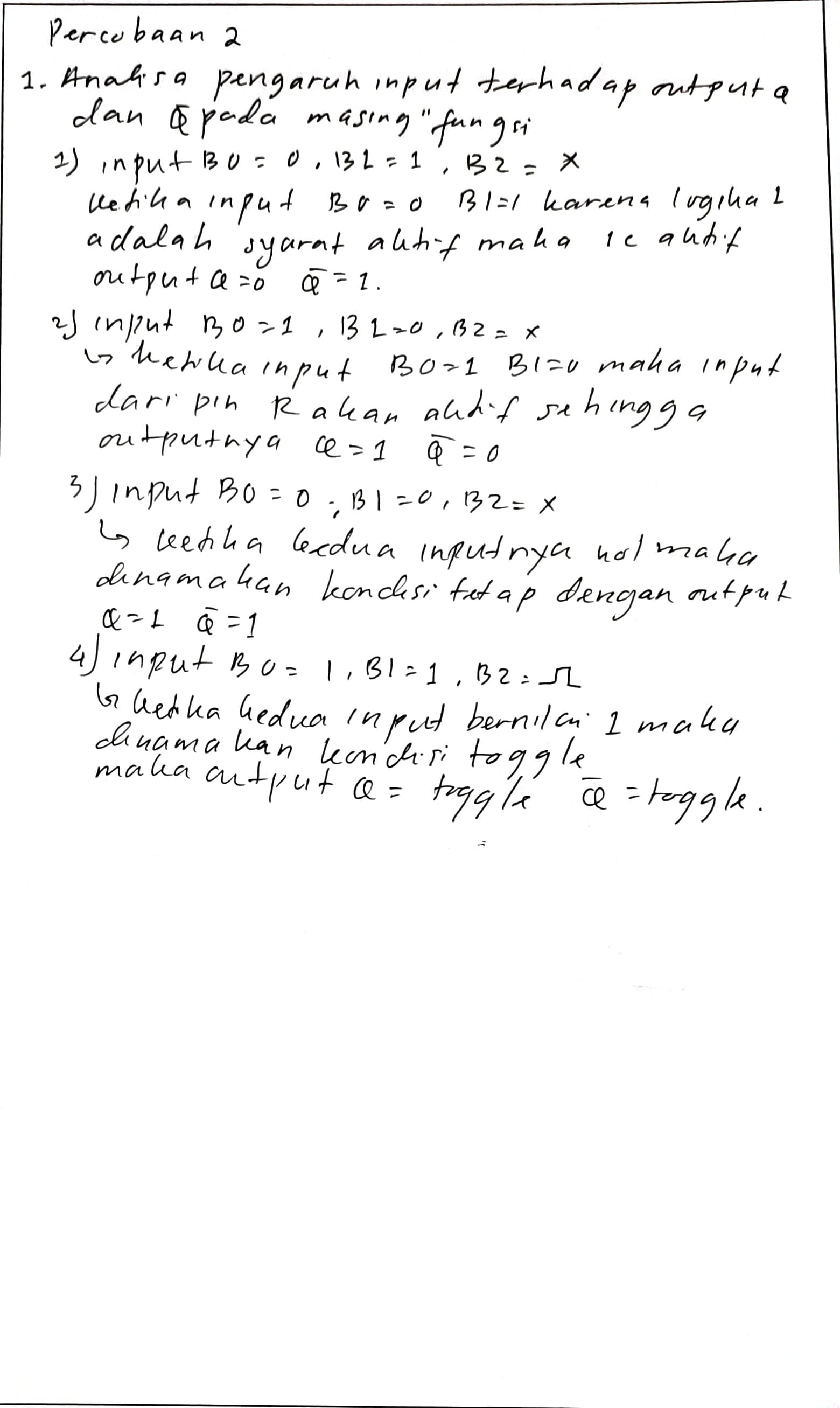

6. Analisa [Kembali]






7. Link Download [Kembali]

  • Download HTML klik disini
  • Download Video percobaan klik disini
  • Download rangkaian percobaan klik disini
