TUGAS PENDAHULUAN 2 MODUL 2


[KEMBALI KE MENU SEBELUMNYA]

1. Kondisi[Kembali]

(Percobaan 2 Kondisi 19)

Buatlah rangkaian T flip flop seperti pada gambar pada percobaan dengan ketentuan input B0=clock, B1=1, B2=clock

2. Gambar Rangkaian Simulasi[Kembali]

sebelum di simulasikan

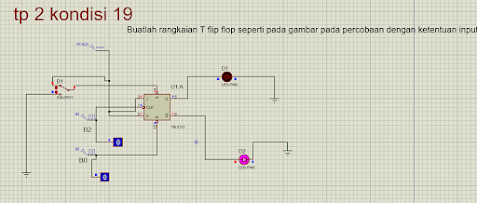

setelah disimulasikan




3. Video Simulasi[Kembali]

VIDEO TP 2




4. Prinsip Kerja[Kembali]

pada T flip flop merupakan penyederhanaan dari J-K flip flop yang mana dari inputan J dan Inputan K akan terhubunh menjadi 1 inputan atau bisa diganti dengan T .Untuk tabel kebenaran , tidak terdapat kondisi terlarang ,dan sama seperti j-k flip flop terdapat output toggle,untuk inputannya B0=clock terhubung dengan R, B1=1 terhubung dengan j dan k (T), B2=clock terhubung pada CLK maka output yang dihasilkan terkait kondisi tersebut adalah output Q=0 karena led tidak menyala (mati),dan output Q bar=1 ,karena led menyala

5. Download[Kembali]

download rangkaian simulasi klik disini

download video rangkaian simulasi klik disini
