[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Jurnal 2. Alat dan Bahan 3. Rangkaian Simulasi 4. Prinsip Kerja Rangkaian 5. Video Rangkaian 6. Analisa 7. Link Download 1. Jurnal [Kembali]   2. Alat dan Bahan [Kembali] 1. Module D’Lorenzo Gambar 2.1 Module D’Lorenzo 2.  Jumper Gambar 2.2 Jumper 3.  Software Proteus Gambar 2.3 Logo Proteus  3. Rangkaian Simulasi [Kembali]      4. Prinsip Kerja Rangkaian [Kembali] P ada rangkaian percobaan 2, jalur RBO dihubungkan ke B0, RBI dihubungkan ke B1, LT dihubungkan ke B2, inputan A dihubungkan ke B3, inputan B dihubungkan ke B4, untuk inputan C dihubungkan ke B5, dan untuk inputan D dihubungkan ke B6, dan masing masing ouput dari IC BCD decoder sendiri dihubungkan ke inputan dari seven segment, yaitu a, b, c, d, e, f, g. Seven segment yang digunakan adalah seven segment common anoda. Untuk kaki seven segment yang lain dihubungkan ke power supply.       R...

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Jurnal 2. Alat dan Bahan 3. Rangkaian Simulasi 4. Prinsip Kerja Rangkaian 5. Video Rangkaian 6. Analisa 7. Link Download 1. Jurnal [Kembali]   2. Alat dan Bahan [Kembali] 1. Module D’Lorenzo Gambar 2.1 Module D’Lorenzo 2.  Jumper Gambar 2.2 Jumper 3.  Software Proteus Gambar 2.3 Logo Proteus  3. Rangkaian Simulasi [Kembali]      4. Prinsip Kerja Rangkaian [Kembali]    Dalam rangkaian eksperimen ini, terdapat komponen yang digunakan seperti bagian input, kaki S dan R terhubung ke switch. Kaki J dan K digabungkan menjadi satu, yang dapat disebut sebagai D Flip Flop, kemdian ada LED, gerbang NOT, gerbang AND, IC 74LS47, dan seven segment, IC 74ls47 terdapat 4 inputan (A,B,C,D), PIN Bi/RBO yang berfungsi sebagai pemutus/mematikan seven segment , PIN RBI membuat seven segment menampilkan angka 1 dan LT (lamp test) berfungsi untuk mengecek apakah led pada seven se...

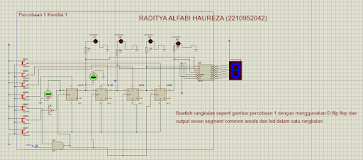

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Kondisi 2. Gambar Rangkaian Simulasi 3. Video Simulasi 4. Prinsip Kerja 5. Download   1. Kondisi [Kembali] Buatlah rangkaian seperti gambar percobaan 1 dengan menggunakan D flip flop dan output seven segment common anoda dan led dalam satu rangkaian 2. Gambar Rangkaian Simulasi [Kembali] Percobaan 1 kondisi 1 keadaan pada saat sebelum running  keadaan pada saat setelah running 3. Video Simulasi [Kembali] VIDEO TP 1 4. Prinsip Kerja [Kembali] Rangkaian ini berfungsi sebagai penghitung yang menggunakan sinyal jam (CLK) dari IC 4013 untuk memicu perubahan keadaan pada flip-flop internalnya, menghasilkan urutan bilangan biner. IC 74LS47 kemudian bertindak sebagai decoder yang menerjemahkan bilangan biner tersebut menjadi sinyal untuk mengaktifkan segmen-segmen pada display tujuh segmen, sehingga menampilkan angka atau huruf sesuai dengan nilai biner yang diterima. Komponen utama rangkaian ini meliputi IC 4013 sebagai pen...

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Kondisi 2. Gambar Rangkaian Simulasi 3. Video Simulasi 4. Prinsip Kerja 5. Download   1. Kondisi [Kembali] Percobaan 2 Kondisi 10 Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakn IC 4056 dan seven segment common anoda 2. Gambar Rangkaian Simulasi [Kembali] Percobaan 2 Kondisi 10 keadaan pada saat sebelum running  keadaan pada saat setelah running 3. Video Simulasi [Kembali] VIDEO TP 2 4. Prinsip Kerja [Kembali]  Rangkaian ini merupakan rangkaian seven segment yang mana, terdiri dari 7 switch, switch 1 - 4 terhubung ke pin A - D, setiap output yang ditampilkan akan sesuai dengan masukan input yang diberikan. LSB terletak pada switch atas (switch 1) sedangkan MSB terletak di bawah (switch 4). Misal switch 4 = 1, 3 = 0, 2 = 0, 1 = 0, jika diurutkan maka akan menjadi 1000, ini akan menampilkan angka 8 pada seven segment. Lalu begitu seterusnya.     3 pin yang di bawahnya ada pin BI/RBO, ...

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Tujuan 2. Alat dan Bahan 3. Dasar Teori 4. Percobaan Percobaan ... Tugas Pendahuluan 1 Tugas Pendahuluan 2 Laporan Akhir 1 Laporan Ahhir 2 Modul IV  Shift Register & Seven Segment 1. Tujuan [Kembali] 1. Merangkai dan Menguji Shift Register 2. Merangkai dan menguji aplikasi Shift Register pada Seven Segment 2. Alat dan Bahan [Kembali] Gambar 4.1 Module D’Lorenzo Gambar 4.2 Jumper  Panel DL 2203C    Panel DL 2203D    Panel DL 2203S    Jumper 3. Dasar Teori [Kembali] Counter   Shift Register Register geser (shift register) merupakan salah satu piranti fungsional yang banyak digunakan dalam sistem digital. Tampilan pada layar kalkulator dimana angka bergeser ke kiri setiap kali ada angka baru yang diinputkan menggambarkan karakteristik register geser tersebut. Register geser ini terbangun dari flip-flop. Register geser dapat digunakan sebagai memori sementara, dan...
